防雷试题四

题库四

一、填空题

1、GB50057-94规范适用于                              ,不适用于                                  的防雷设计。

2、①制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或造成巨大破坏和人身伤亡应划为      类防雷建筑物。

②有一幢宿舍楼,经计算年预计雷击次数为0.3次/a,该楼应划为     类防雷建筑物。

③广州市某工厂有一孤立水塔,高18米,该水塔应划为    类防雷建筑物。(注:广州市年平均雷暴日为87.6日)

④广州交易会展览馆,其建筑物防雷应划为      类。

⑤某厂区测量土壤导电率为1000Ω•米,测得独立针工频电阻为12.0Ω,则独立针接地冲击电阻应为    Ω。

3、有一高度50米的砖结构烟囱,应设    根防雷引下线,引下线采用圆钢时应不少于

4、有一金属罐体(属建筑物一类防雷),顶部有一散风管,无管帽,排放有爆炸危险的粉尘,设有独立针保护,该独立针至少保护到散风管上方      米,水平距离        米。

5、广州市郊有一旷野孤立的疗养院,建筑物群长200米,宽100米,高20米,该疗养院年预计雷击次数为       次/a。
(提示:87.61.8≈335)

6、有一座属于一类防雷建筑物的高层大厦,高度为92米,在设计时应采用防侧击雷措施:

   从      米起每隔不大于      米沿建筑物四周设

   从      米及以上外墙上的栏杆、门窗等较大的金属物与

二、分析题,写出下面公式中的符号含义和适应范围

1、当hx<4Ri时

Sa!≥0.4(Ri+0.1hx)

 2、N=KNgAe

3、Rx=√h(2h-h)-√hx(2hr-hx)

4、ho=√hr2-D3/2)2+h-hr

5、R  =ARi

三、设计题

1、有一国家级档案馆,高30米,长60米,宽30米,防雷接地以利用框架柱钢筋结构作为暗装引下线。经检测,接地电阻为0.9Ω,但天面无避雷设施,要整改。请设计绘制一天面防雷设施平面图(提示:所有基础已从基础到天面有一条主筋焊接,可作为暗装引下线)。

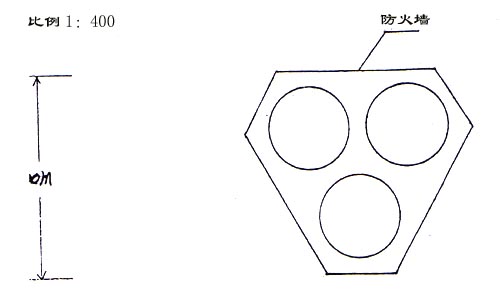

2、有一炸药库,库内有三个金属立罐,罐壁厚6毫米,罐高连散风管(有帽)在内高4米,直径8米,库区有防火墙保护,墙高1.5米(如图示)。要求在防火墙外设若干独立针保护,以对炸药实行避雷全保护,(独立针离防火墙不小于3米,库区内不准有任何空隙部分)。

请设计并绘制炸药库的避雷设施平面图,要求算出独立针位置、避雷针高度,绘出避雷保护线及二针间保护剖面图。(提示:罐内压力与周围空气压力差<5KPa,排放物比重重于空气)。
